一、概述：

改革开放以来，我国建设飞跃发展，为了节约用地，高楼大厦如雨后春笋般诞生，在电力配套上，如电力变压器与水泵、风机、空调机组、发电机组等动力设备同样要安装在楼层上（设备上楼）。同时变压器与动力设备也有相似的振动和噪声污染，振动传递对楼层环境也带来严重影响。为此电力变压器同样要进行隔振降噪处理，以保护环境。

二、变压器的隔振设计安装：

1、变压器干扰频率较高，一阶为50Hz，二阶则要100Hz，都属于高频干扰，所以采取双层隔振的措施，选用阻尼弹簧减振器或橡胶隔振器和橡胶隔振隔声垫双层复合隔振，能有效地隔离振动和固体传声。

2、变压器隔振设计方式有二种：

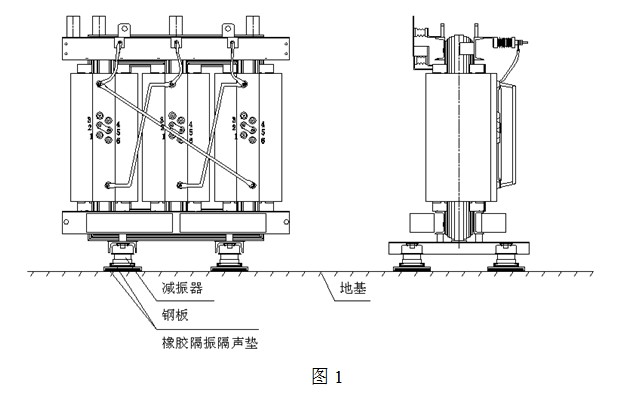

A、变压器底座机架刚度高、承载强度好，可直接在变压器底座机架下面安装减（隔）振器及橡胶隔振隔声垫（四角四个减振器上部需与底座机架连接固定，下部不需固定，其余中间减振器可不固定，当设备重心有偏差时可移动中间减（隔）振器位置，使各减（隔）振器受力均匀，设备保持水平）。在减（隔）振器下部可安装厚度≥15mm的橡胶隔振隔声垫，并在减(隔)振器与橡胶隔振隔声垫之间加装钢板，起到双层复合隔振的效果。（见图1）

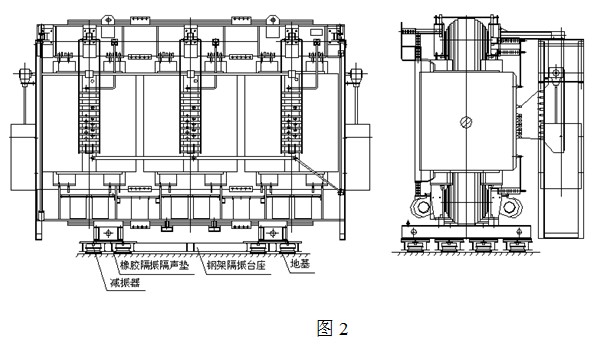

B、当变压器底座机架刚度、强度较差时，则要求与水泵、风机、空调机组等动力设备同样要配有隔振台座，在变压器底座机架下部设计、安装强度较高的钢架隔振台座来承载设备的荷重（钢架隔振台座可采用钢板隔振台座或槽钢隔振台座）。橡胶隔振隔声垫直接置放在变压器底座机架与钢架隔振台座之间，能起到双层复合隔振的效果。阻尼弹簧减振器（或橡胶隔振器）安装在钢架隔振台座与地基之间，四角四个减振器上部同样与钢架隔振台座连接固定，其余可不固定。（见图2）

3、橡胶隔振隔声垫上下二端受载面有着凹凸形状以增加摩擦系数和摩擦力，起到干摩擦固定作用，使被隔振设备运行稳定。

4、变压器输入输出端子及接地线需采用电缆线，若用铜牌连接，也需有软性连接，具有刚度小的优点，振动不至于传递到外界。

三、隔振示意图：

四、减（隔）振器型号规格、安装数量、布置方式等要根据变压器大小、重量分布等，通过隔振设计而定。
